Teoría de Filtrado Moderna: Funciones de aproximación
Por Mariano Llamedo Soria
Resumen
En este notebook se analizará la respuesta en frecuencia de las funciones aproximantes:
SciPy: Butterworth, Chebyshev, Bessel-Thompson
Estas funciones fueron estudiadas en clase, y mediante la función de análisis analyze_sys se puede apreciar la respuesta en frecuencia (módulo, fase y retardo) y el diagrama de polos y ceros.
También se agregan las aproximaciones de Cauer o elíptica y la Chebyshev 2 o inversa, ya que están implementadas en el scipy.signal.
Para cada aproximación, se podrá comparar cada uno de sus parámetros:
orden del polinomio
atenuación en la banda de detenida
ripple o distorsión de amplitud en la banda de paso
de forma didáctica. Para ello también se usan otras funciones de apoyo como
Análisis de la respuesta en frecuencia: analyze_sys, bodePlot, pzmap, pretty_print_bicuad_omegayq, GroupDelay
De presentación algebraica: print_latex, a_equal_b_latex_s
En el siguiente documento se presenta una comparativa de las funciones de aproximación estudiadas en Teoría de Filtrado Moderna, para la asignatura Teoría de Circuitos 2:
Butterworth
Chebyshev
Bessel
Cauer
El script permite parametrizar diferentes aspectos de la función de aproximación, como el ripple en la banda de paso, la atenuación en la banda de detenida y el orden. Como resultado se visualiza:

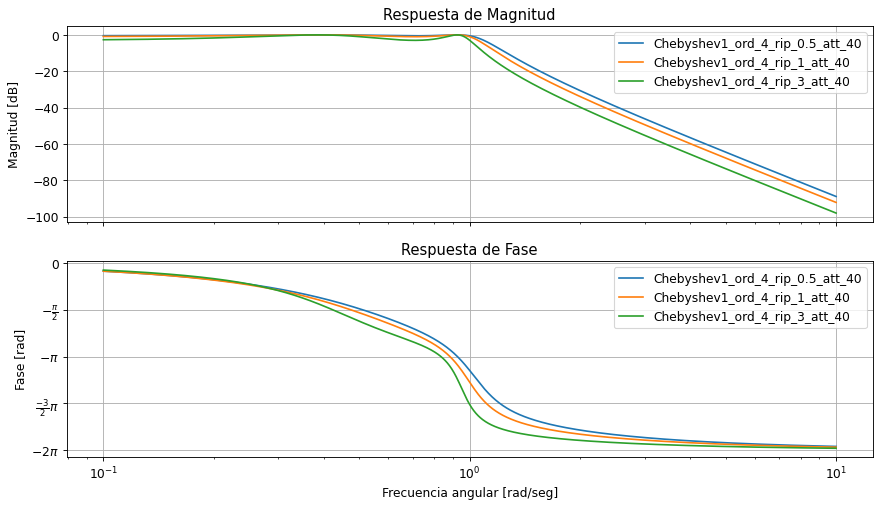

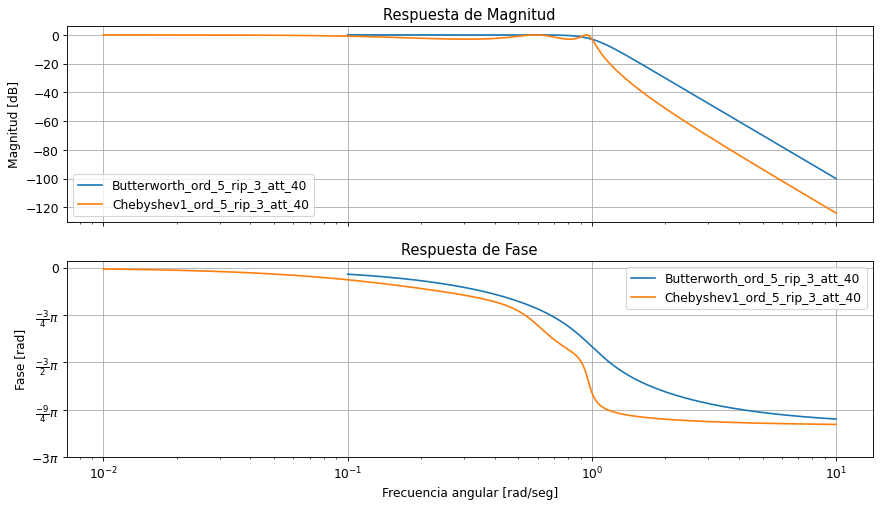

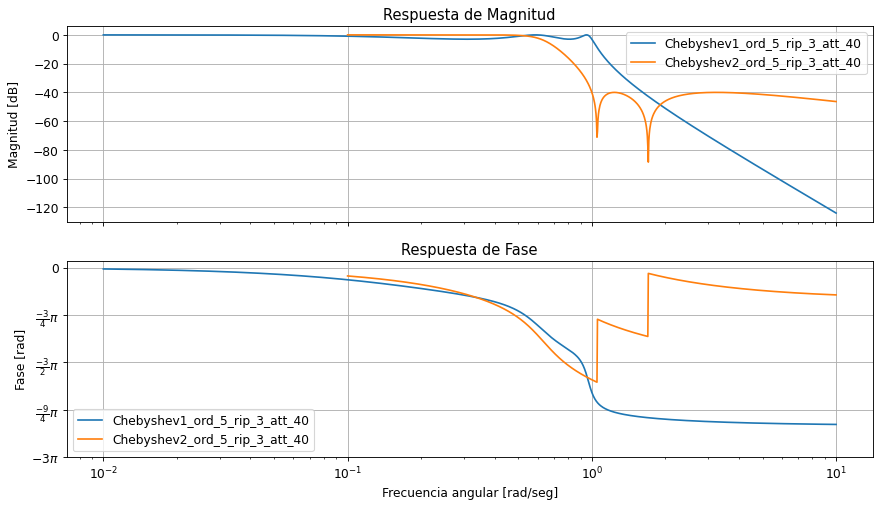

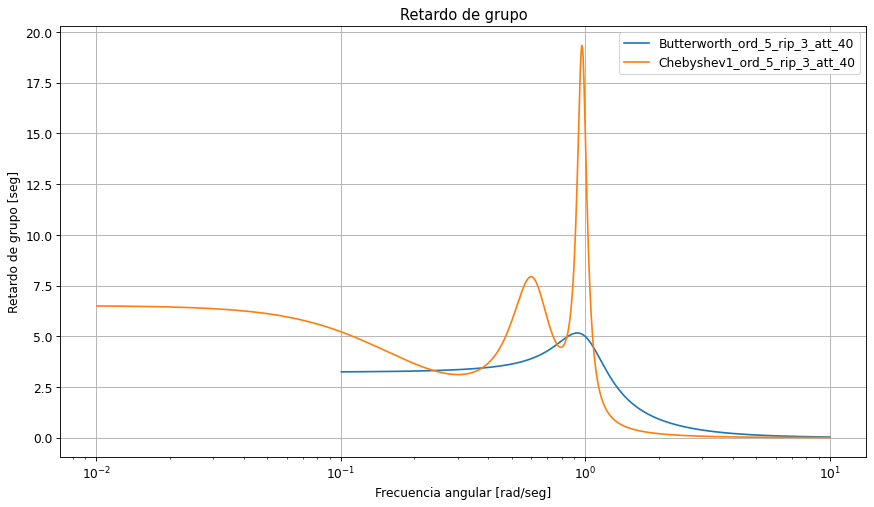

Respuesta de módulo, fase y retardo de grupo

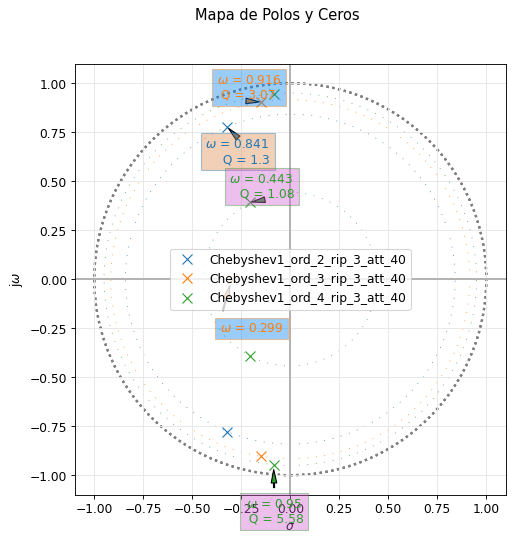

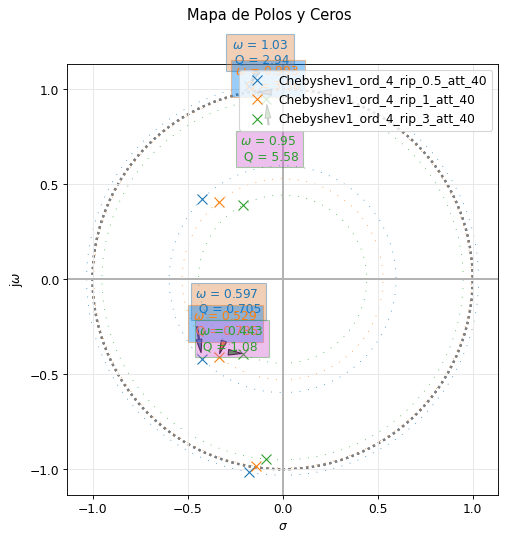

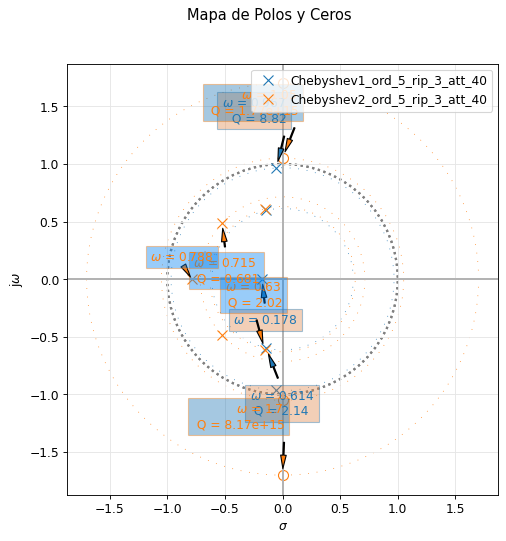

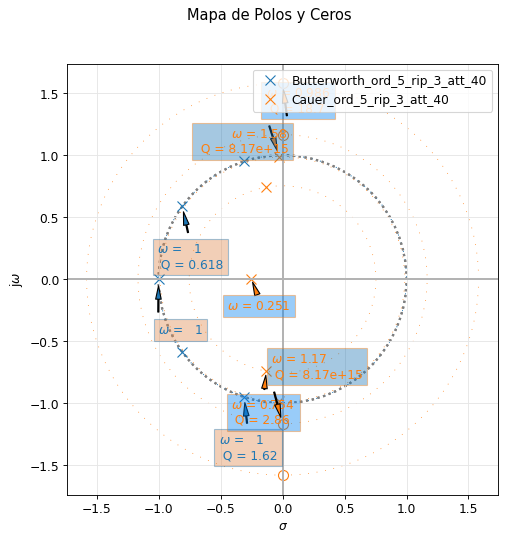

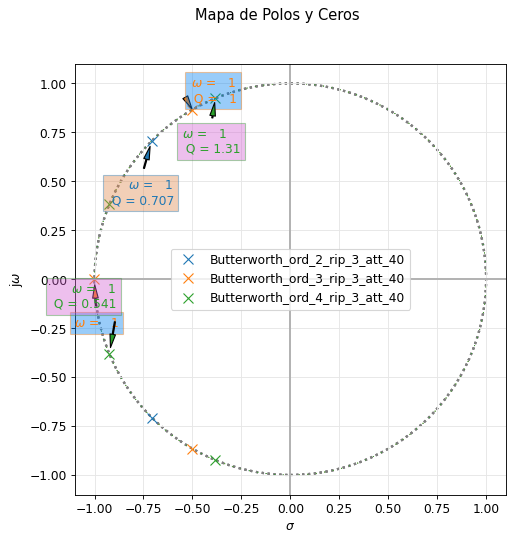

Diagrama de polos y ceros
Se comienza con la importación de módulos externos
# Inicialización e importación de módulos
# Módulos externos
import matplotlib as mpl
import matplotlib.pyplot as plt
import numpy as np
import scipy.signal as sig
fig_sz_x = 13
fig_sz_y = 7
fig_dpi = 80 # dpi
fig_font_size = 11
mpl.rcParams['figure.figsize'] = (fig_sz_x, fig_sz_y)
mpl.rcParams['figure.dpi'] = fig_dpi
plt.rcParams.update({'font.size':fig_font_size})
# Ahora importamos las funciones de PyTC2
from pytc2.sistemas_lineales import analyze_sys, pretty_print_bicuad_omegayq, tf2sos_analog, pretty_print_SOS
from pytc2.general import print_subtitle
Se define la siguiente función para facilitar y sistematizar el análisis de cada transferencia. La utilizaremos más adelante.
def sim_aprox(aproxs, orders2analyze, ripple, attenuation):
all_sys = []
filter_names = []
for (this_aprox, this_order, this_ripple, this_att) in zip(aproxs, orders2analyze, ripple, attenuation):
if this_aprox == 'Butterworth':
z,p,k = sig.buttap(this_order)
eps = np.sqrt( 10**(this_ripple/10) - 1 )
num, den = sig.zpk2tf(z,p,k)
num, den = sig.lp2lp(num, den, eps**(-1/this_order))
z,p,k = sig.tf2zpk(num, den)
elif this_aprox == 'Chebyshev1':
z,p,k = sig.cheb1ap(this_order, this_ripple)
elif this_aprox == 'Chebyshev2':
z,p,k = sig.cheb2ap(this_order, this_att)
elif this_aprox == 'Bessel':
z,p,k = sig.besselap(this_order, norm='delay')
elif this_aprox == 'Cauer':
z,p,k = sig.ellipap(this_order, this_ripple, this_att)
num, den = sig.zpk2tf(z,p,k)
all_sys.append(sig.TransferFunction(num,den))
this_label = this_aprox + '_ord_' + str(this_order) + '_rip_' + str(this_ripple)+ '_att_' + str(this_att)
print_subtitle(this_label)
# factorizamos en SOS's
this_sos = tf2sos_analog(num, den)
pretty_print_SOS(this_sos, mode='omegayq')
filter_names.append(this_label)
# el caracter "_" descarta la salida de la función
_ = analyze_sys( all_sys, filter_names )
return( all_sys, filter_names )

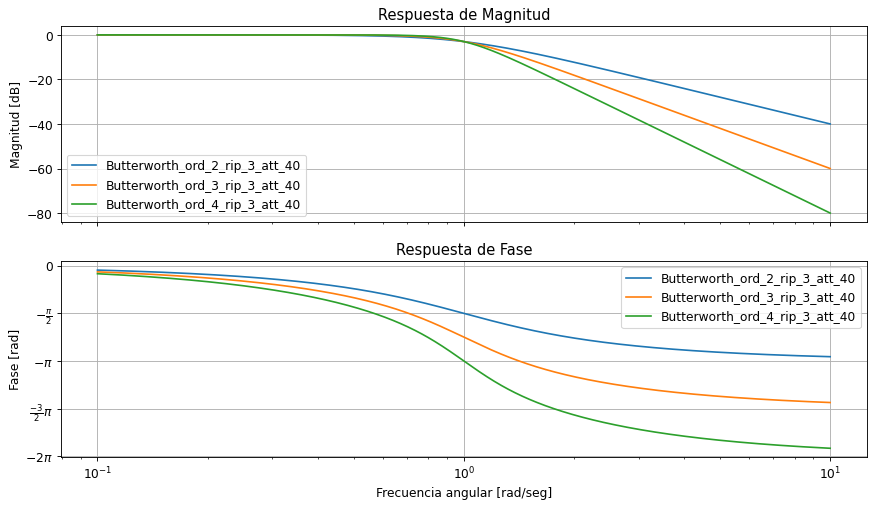

Comparativa de órdenes
Este pequeño ejemplo permite comparar diferentes órdenes de la función de aproximación Butterworth. Quien lea este documento y se interese, puede probar todas las funciones aproximantes, órdenes, ripple y atenuaciones de la banda de detenida.
aprox_name = 'Butterworth'
#aprox_name = 'Chebyshev1'
#aprox_name = 'Chebyshev2'
#aprox_name = 'Bessel'
#aprox_name = 'Cauer'
# parametrizamos el orden para cada aproximación
orders2analyze = [2, 3, 4]
# Mismo requerimiento de ripple y atenuación
aproxs = [aprox_name] * len(orders2analyze)
ripple = [3] * len(orders2analyze) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en Butterworth
attenuation = [40] * len(orders2analyze) # dB \alpha_{min} <-- Sin parametrizar, att fija

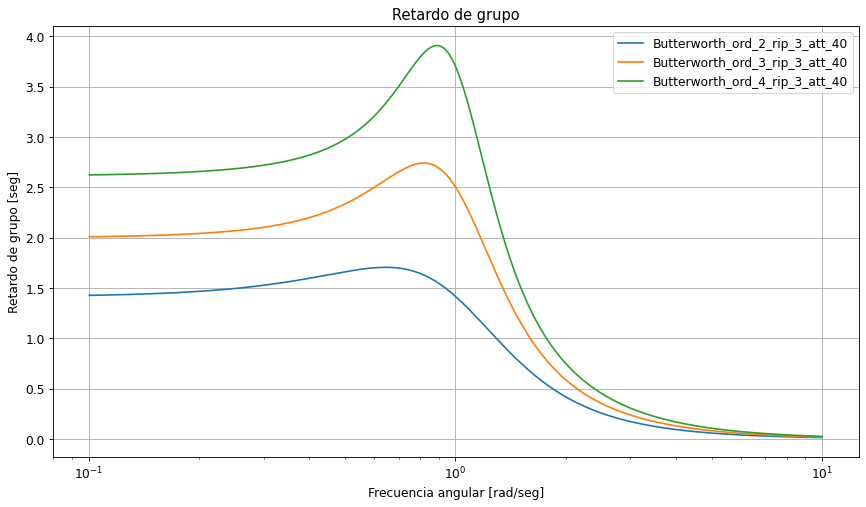

print_subtitle('Aproximaciones de Butterworth')
( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Aproximaciones de Butterworth
Butterworth_ord_2_rip_3_att_40
\[\displaystyle \frac{1.001^2}{s^2 + s \frac{1.001}{0.7071} + 1.001^2}\]
Butterworth_ord_3_rip_3_att_40
\[\displaystyle \frac{1.001 }{s + 1.001 } . \frac{ 1 \cdot 1.001^2}{s^2 + s \frac{1.001}{ 1} + 1.001^2}\]
Butterworth_ord_4_rip_3_att_40
\[\displaystyle \frac{ 1 \cdot 1.001^2}{s^2 + s \frac{1.001}{0.5412} + 1.001^2} . \frac{0.9999 \cdot 1.001^2}{s^2 + s \frac{1.001}{1.307} + 1.001^2}\]

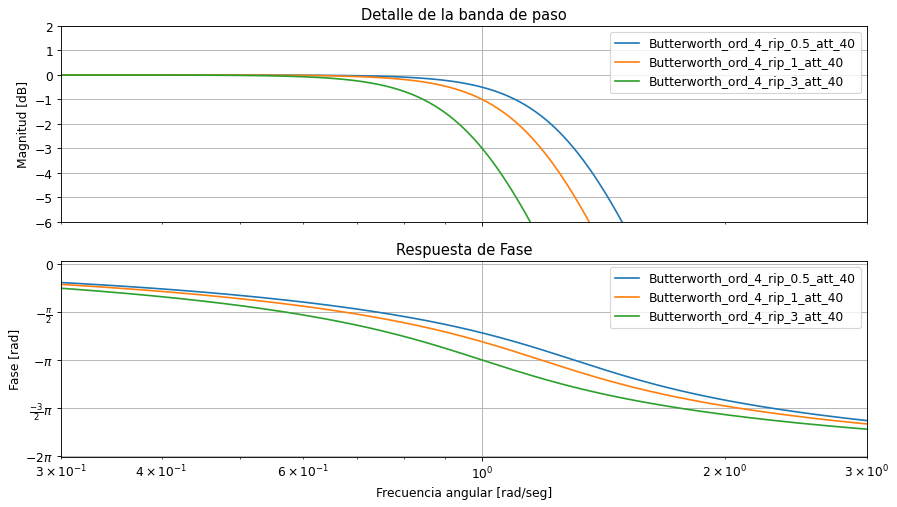

Si se quiere analizar alguna parte en particular, como la banda de paso, podemos aprovechar las figuras generadas por analyze_sys y modificar los ejes de representación.
# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-2*max_ripple, 2.]) )
plt.xlim(np.array([3. * 10.**-1, 3. * 10.**-0]) )

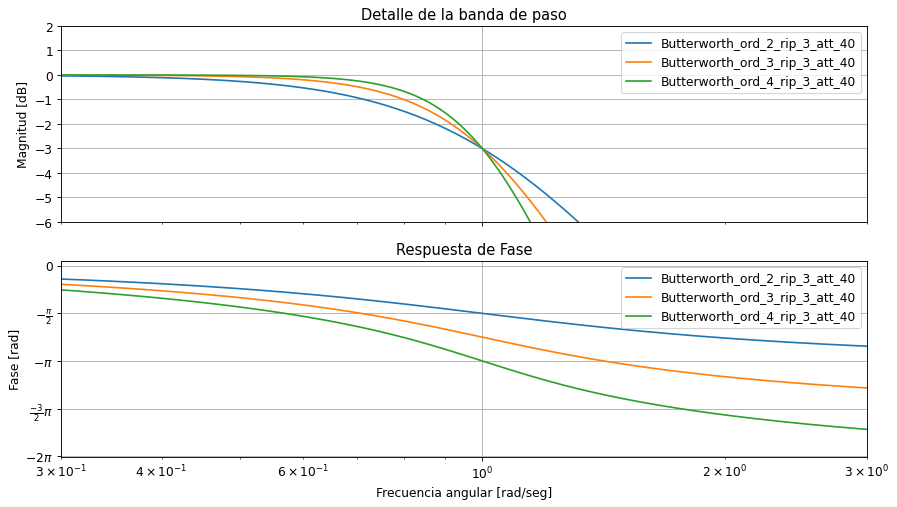

plt.title('Detalle de la banda de paso')
Text(0.5, 1.0, 'Detalle de la banda de paso')
aprox_name = 'Butterworth'
#aprox_name = 'Chebyshev1'
#aprox_name = 'Chebyshev2'
#aprox_name = 'Bessel'
#aprox_name = 'Cauer'
# parametrizamos el ripple
ripple = [0.5, 1, 3] # dB \alpha_{max}
# Mismo requerimiento de ripple y atenuación
aproxs = [aprox_name] * len(orders2analyze)
orders2analyze = [4] * len(orders2analyze)
attenuation = [40] * len(orders2analyze) # dB \alpha_{min} <-- Sin parametrizar, att fija

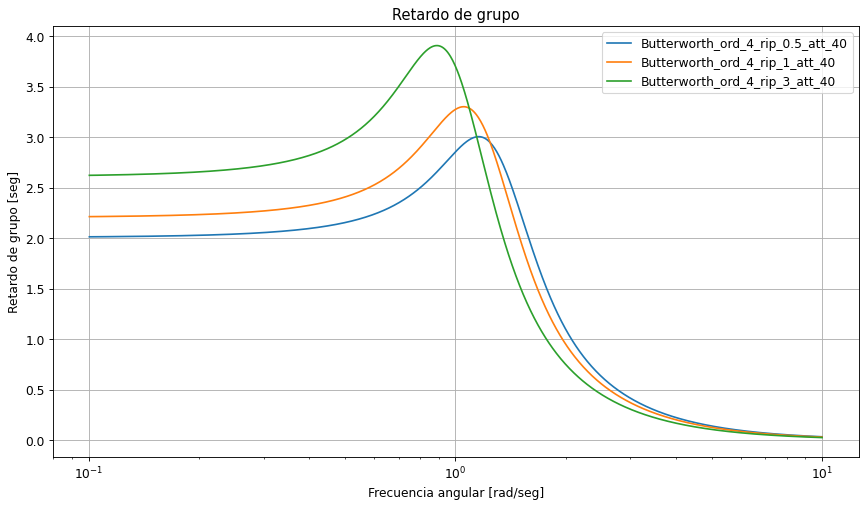

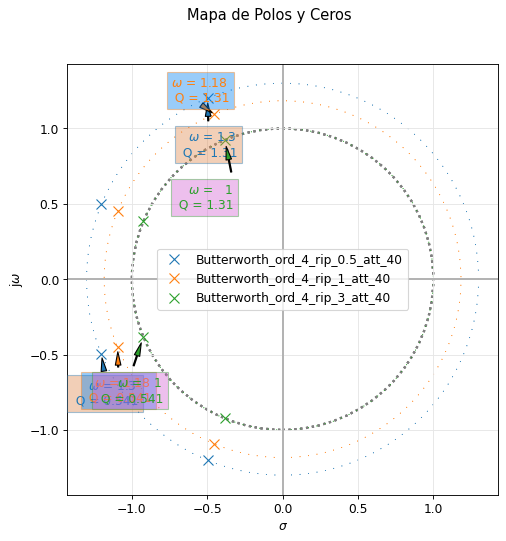

print_subtitle('Aproximaciones de Máxima Planicidad')
( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Aproximaciones de Máxima Planicidad
Butterworth_ord_4_rip_0.5_att_40
\[\displaystyle \frac{ 1 \cdot 1.301^2}{s^2 + s \frac{1.301}{0.5412} + 1.301^2} . \frac{ 1 \cdot 1.301^2}{s^2 + s \frac{1.301}{1.307} + 1.301^2}\]
Butterworth_ord_4_rip_1_att_40
\[\displaystyle \frac{ 1 \cdot 1.184^2}{s^2 + s \frac{1.184}{0.5412} + 1.184^2} . \frac{0.9999 \cdot 1.184^2}{s^2 + s \frac{1.184}{1.307} + 1.184^2}\]
Butterworth_ord_4_rip_3_att_40
\[\displaystyle \frac{ 1 \cdot 1.001^2}{s^2 + s \frac{1.001}{0.5412} + 1.001^2} . \frac{0.9999 \cdot 1.001^2}{s^2 + s \frac{1.001}{1.307} + 1.001^2}\]

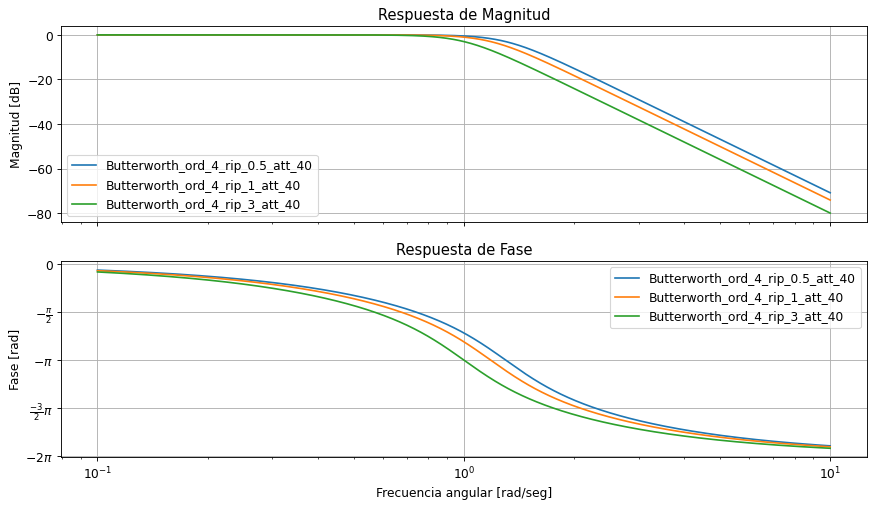

# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-2*max_ripple, 2.]) )
plt.xlim(np.array([3. * 10.**-1, 3. * 10.**-0]) )
plt.title('Detalle de la banda de paso')
Text(0.5, 1.0, 'Detalle de la banda de paso')
#aprox_name = 'Butterworth'
aprox_name = 'Chebyshev1'
#aprox_name = 'Chebyshev2'
#aprox_name = 'Bessel'
#aprox_name = 'Cauer'
# parametrizamos el orden para cada aproximación
orders2analyze = [2, 3, 4]
# Mismo requerimiento de ripple y atenuación
aproxs = [aprox_name] * len(orders2analyze)
ripple = [3] * len(orders2analyze) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en Butterworth
attenuation = [40] * len(orders2analyze) # dB \alpha_{min} <-- Sin parametrizar, att fija
print_subtitle('Aproximaciones de Chebyshev')

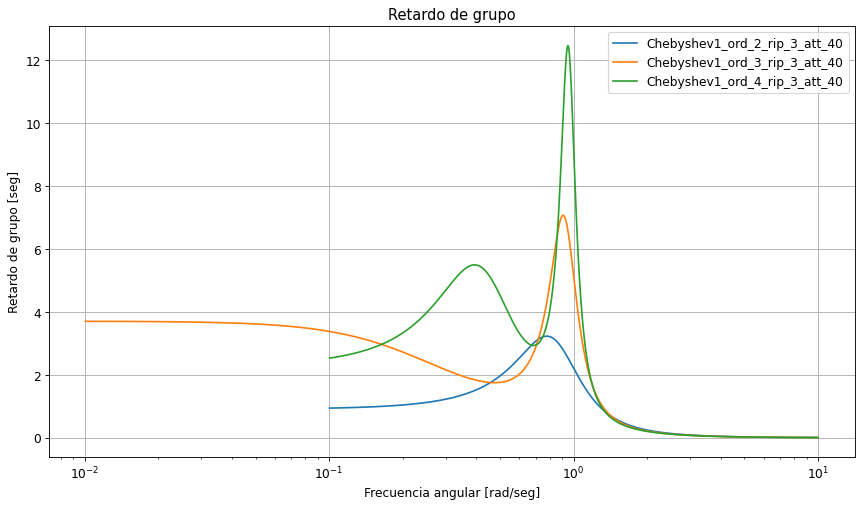

( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Aproximaciones de Chebyshev
Chebyshev1_ord_2_rip_3_att_40
\[\displaystyle \frac{0.7079 \cdot 0.8414^2}{s^2 + s \frac{0.8414}{1.305} + 0.8414^2}\]
Chebyshev1_ord_3_rip_3_att_40
\[\displaystyle \frac{0.2986 }{s + 0.2986 } . \frac{ 1 \cdot 0.9161^2}{s^2 + s \frac{0.9161}{3.068} + 0.9161^2}\]
Chebyshev1_ord_4_rip_3_att_40
\[\displaystyle \frac{0.8224 \cdot 0.4427^2}{s^2 + s \frac{0.4427}{1.076} + 0.4427^2} . \frac{0.8608 \cdot 0.9503^2}{s^2 + s \frac{0.9503}{5.579} + 0.9503^2}\]
# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-2*max_ripple, 2.]) )
plt.xlim(np.array([1. * 10.**-1, 1.5 * 10.**-0]) )

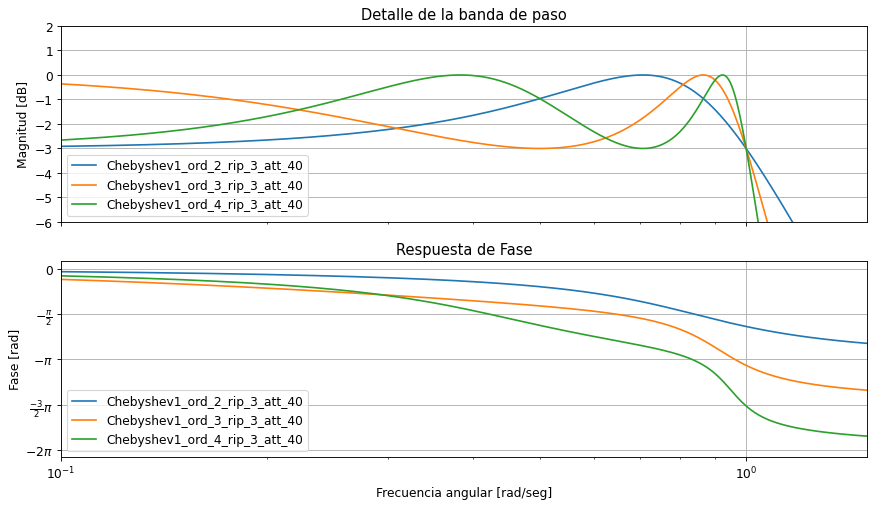

plt.title('Detalle de la banda de paso')
Text(0.5, 1.0, 'Detalle de la banda de paso')

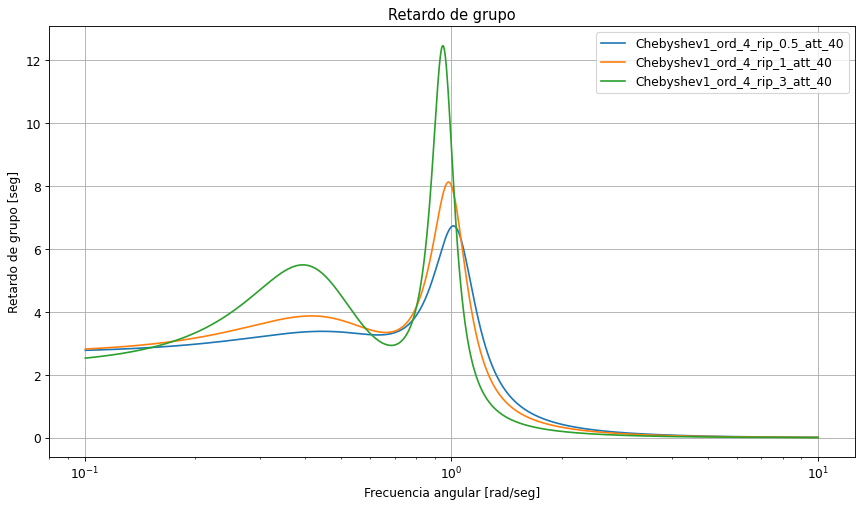

#aprox_name = 'Butterworth'
aprox_name = 'Chebyshev1'
#aprox_name = 'Chebyshev2'
#aprox_name = 'Bessel'
#aprox_name = 'Cauer'
# parametrizamos el ripple
ripple = [0.5, 1, 3] # dB \alpha_{max}
# Mismo requerimiento de ripple y atenuación
aproxs = [aprox_name] * len(orders2analyze)
orders2analyze = [4] * len(orders2analyze)
attenuation = [40] * len(orders2analyze) # dB \alpha_{min} <-- Sin parametrizar, att fija
print_subtitle('Aproximaciones de Chebyshev')

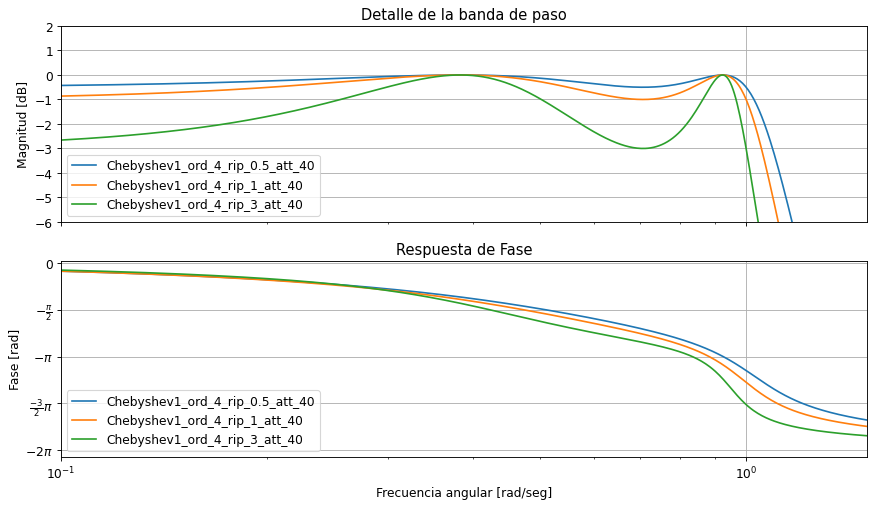

( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Aproximaciones de Chebyshev
Chebyshev1_ord_4_rip_0.5_att_40
\[\displaystyle \frac{0.9998 \cdot 0.597^2}{s^2 + s \frac{0.597}{0.7051} + 0.597^2} . \frac{0.9443 \cdot 1.031^2}{s^2 + s \frac{1.031}{2.941} + 1.031^2}\]
Chebyshev1_ord_4_rip_1_att_40
\[\displaystyle \frac{0.9822 \cdot 0.5286^2}{s^2 + s \frac{0.5286}{0.7845} + 0.5286^2} . \frac{0.9074 \cdot 0.9932^2}{s^2 + s \frac{0.9932}{3.559} + 0.9932^2}\]
Chebyshev1_ord_4_rip_3_att_40
\[\displaystyle \frac{0.8224 \cdot 0.4427^2}{s^2 + s \frac{0.4427}{1.076} + 0.4427^2} . \frac{0.8608 \cdot 0.9503^2}{s^2 + s \frac{0.9503}{5.579} + 0.9503^2}\]
# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-2*max_ripple, 2.]) )
plt.xlim(np.array([1 * 10.**-1, 1.5 * 10.**-0]) )
_ = plt.title('Detalle de la banda de paso')

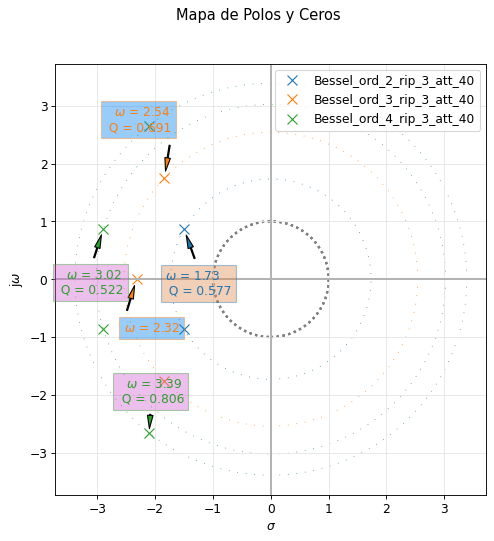

#aprox_name = 'Butterworth'
#aprox_name = 'Chebyshev1'
#aprox_name = 'Chebyshev2'
aprox_name = 'Bessel'
#aprox_name = 'Cauer'
# parametrizamos el orden para cada aproximación
orders2analyze = [2, 3, 4]
# Mismo requerimiento de ripple y atenuación
aproxs = [aprox_name] * len(orders2analyze)
ripple = [3] * len(orders2analyze) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en Butterworth
attenuation = [40] * len(orders2analyze) # dB \alpha_{min} <-- Sin parametrizar, att fija

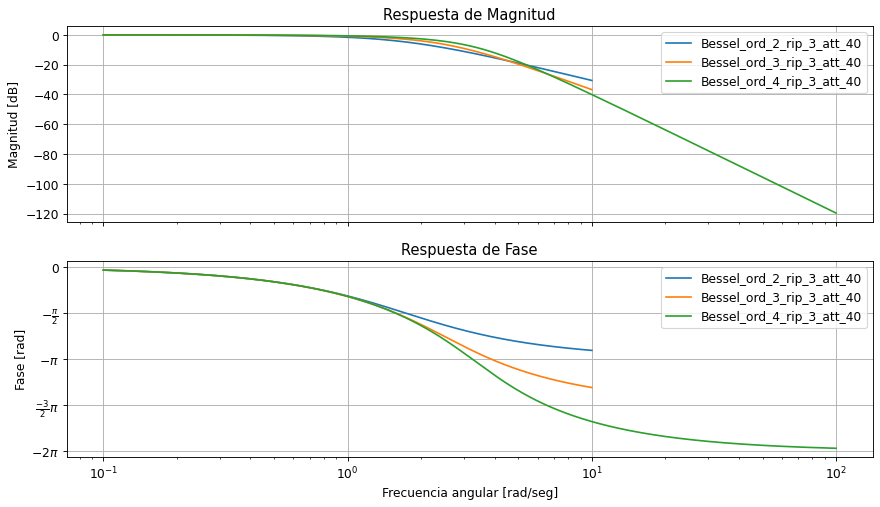

print_subtitle('Aproximaciones de Bessel-Thompson')
( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Aproximaciones de Bessel-Thompson
Bessel_ord_2_rip_3_att_40
\[\displaystyle \frac{ 1 \cdot 1.732^2}{s^2 + s \frac{1.732}{0.5774} + 1.732^2}\]
Bessel_ord_3_rip_3_att_40
\[\displaystyle \frac{2.322 }{s + 2.322 } . \frac{ 1 \cdot 2.542^2}{s^2 + s \frac{2.542}{0.691} + 2.542^2}\]
Bessel_ord_4_rip_3_att_40
\[\displaystyle \frac{ 1 \cdot 3.023^2}{s^2 + s \frac{3.023}{0.5219} + 3.023^2} . \frac{ 1 \cdot 3.389^2}{s^2 + s \frac{3.389}{0.8055} + 3.389^2}\]

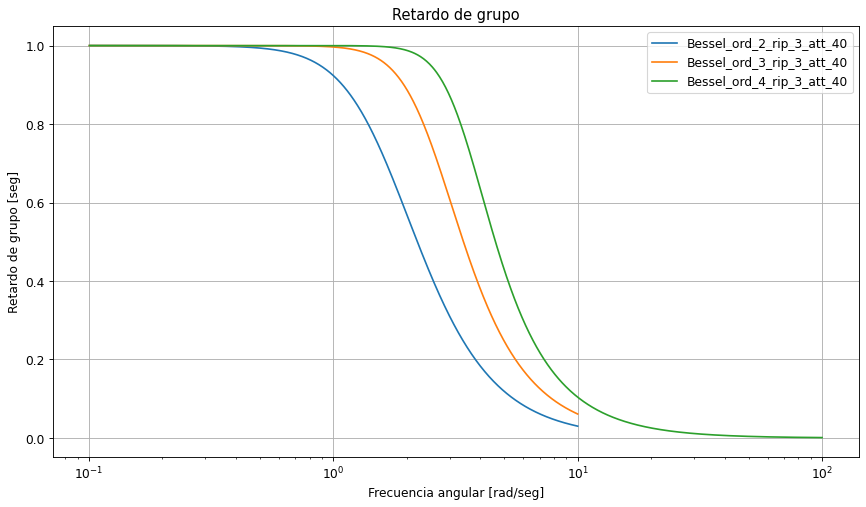

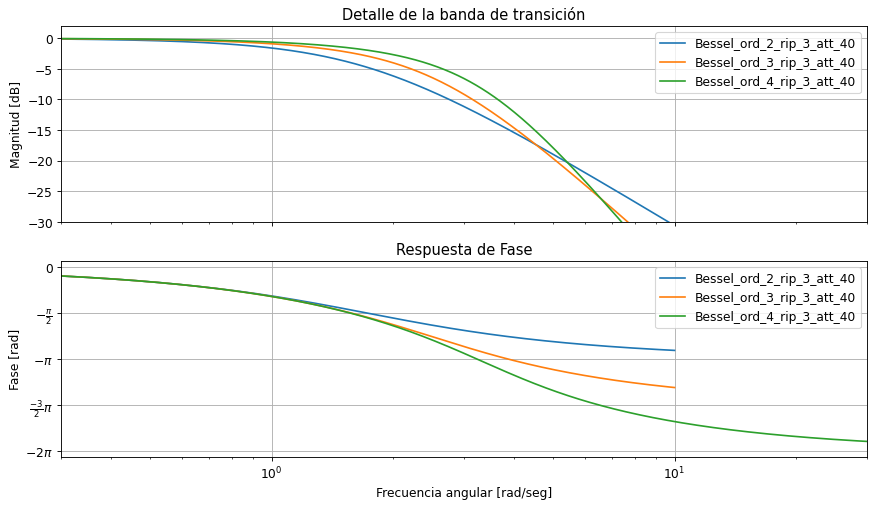

En este caso podría ser más interesante visualizar el detalle de la banda de transición.
# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-30, 2.]) )
plt.xlim(np.array([3. * 10.**-1, 3. * 10.**1]) )
_ = plt.title('Detalle de la banda de transición')

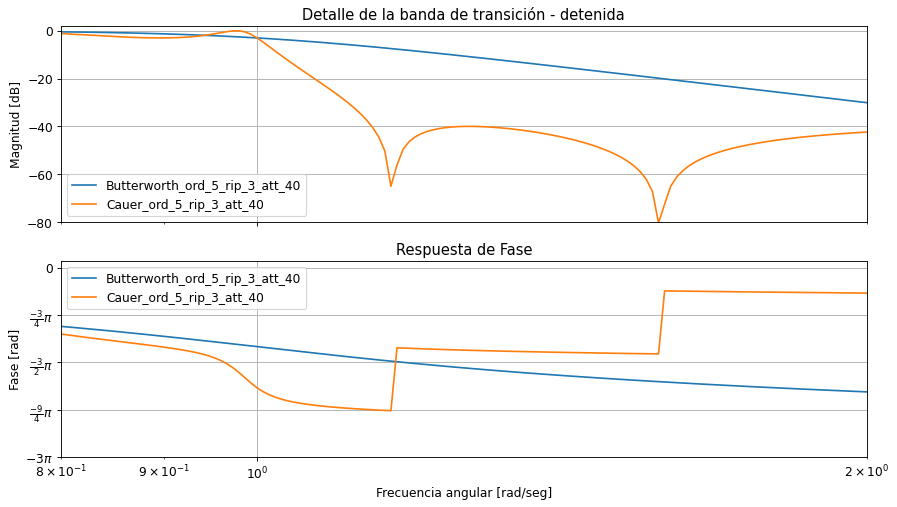

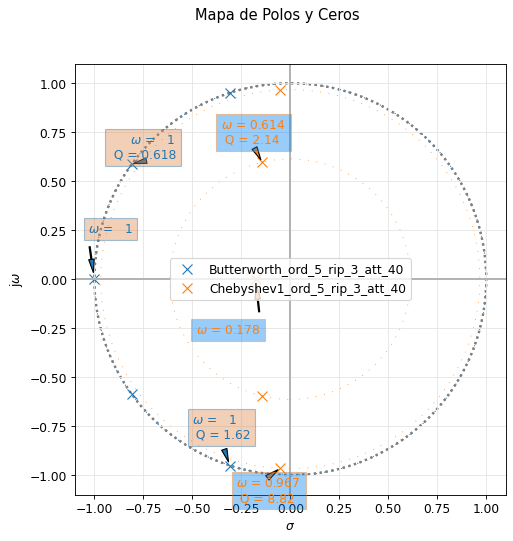

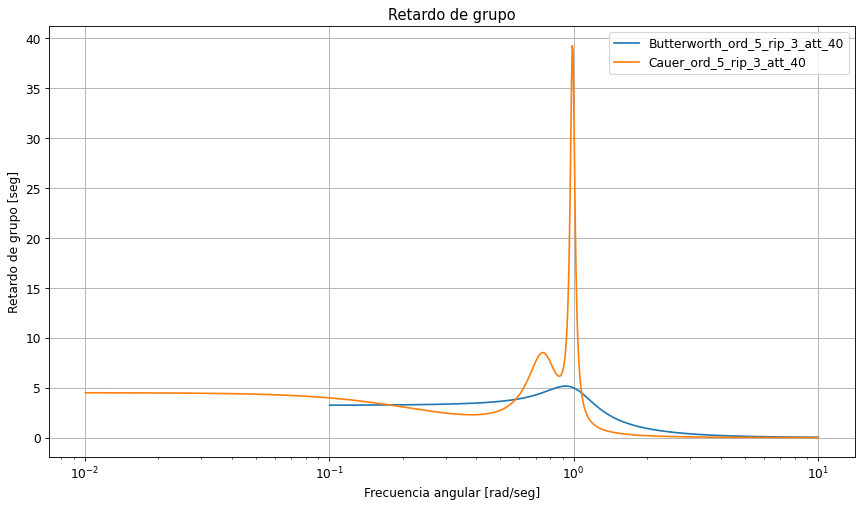

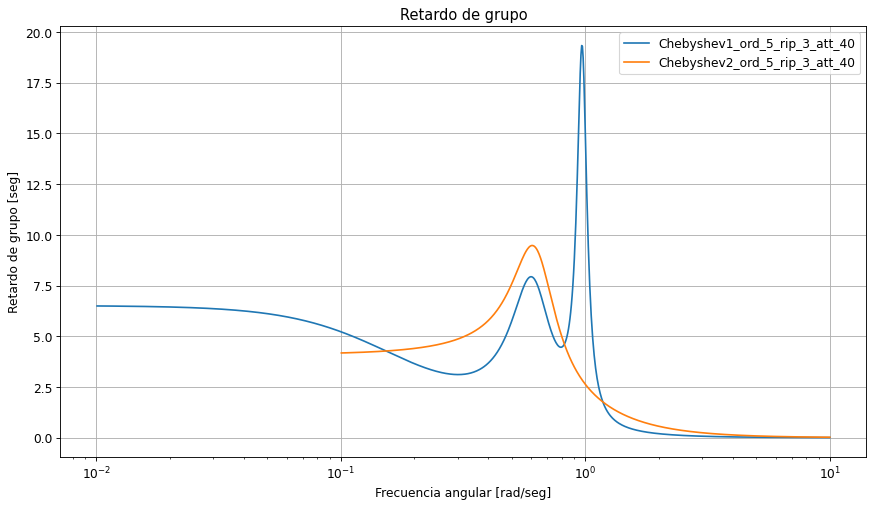

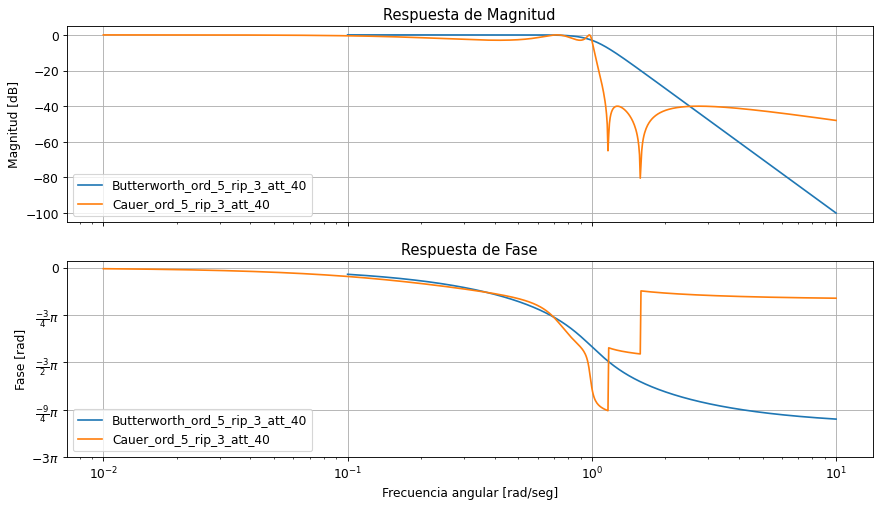

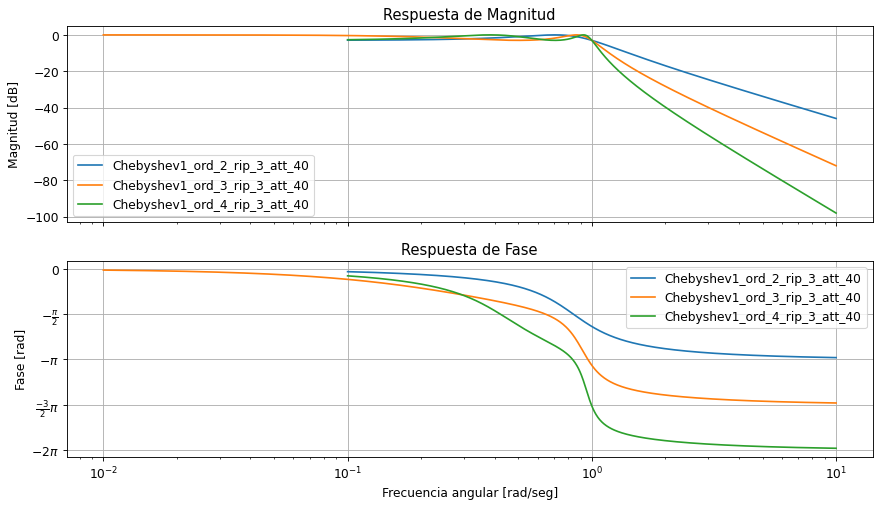

Comparativa de funciones de aproximación

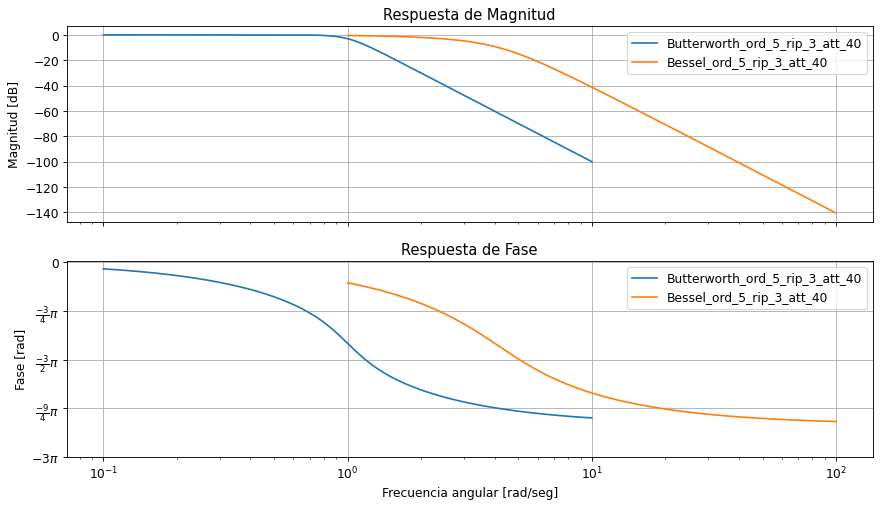

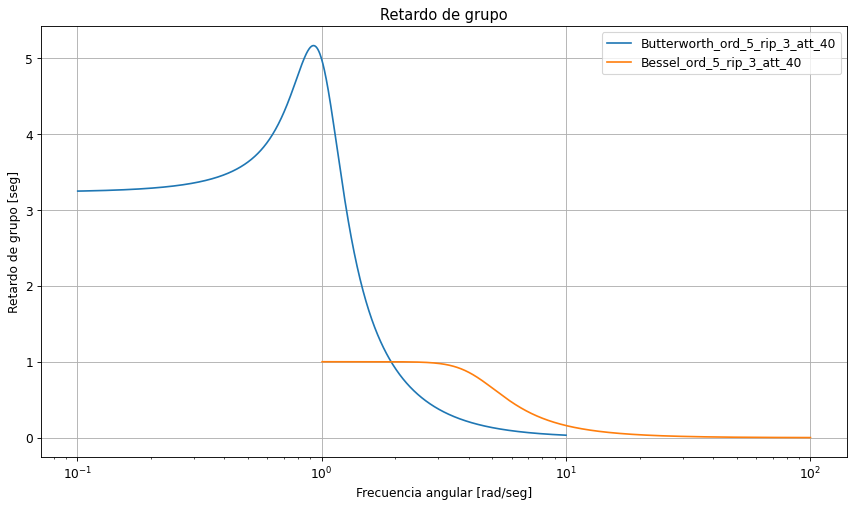

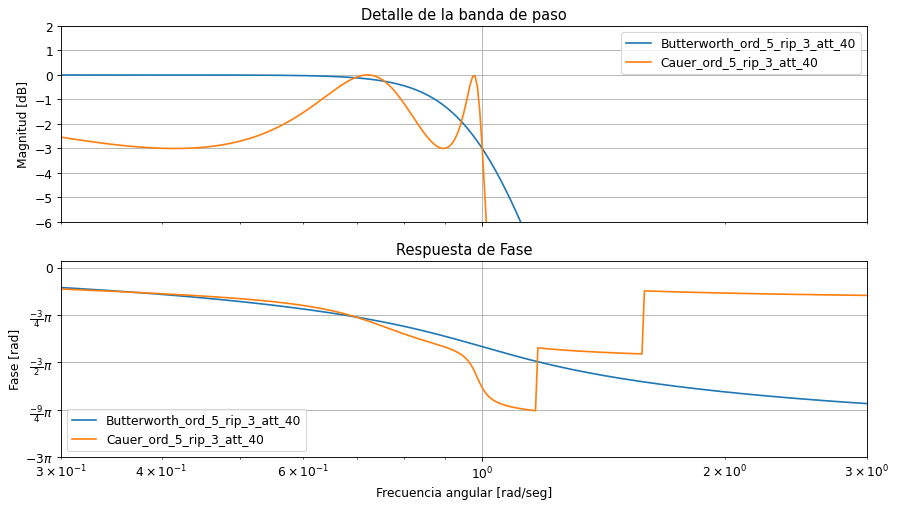

Con este otro ejemplo se comparan las funciones de aproximación, para los mismos parámetros o requerimientos de plantilla.
# comparamos las aproximaciones disponibles en scipy
aproxs = ['Butterworth','Chebyshev1']
#aproxs = ['Chebyshev1','Chebyshev2']
#aproxs = ['Butterworth', 'Chebyshev1', 'Cauer']
#aproxs = ['Butterworth', 'Chebyshev1', 'Bessel']
# Mismo requerimiento de orden, ripple y atenuación
orders2analyze = [5] * len(aproxs)
ripple = [3] * len(aproxs) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en Butterworth
attenuation = [40] * len(aproxs) # dB \alpha_{min} <-- Sin parametrizar, att fija

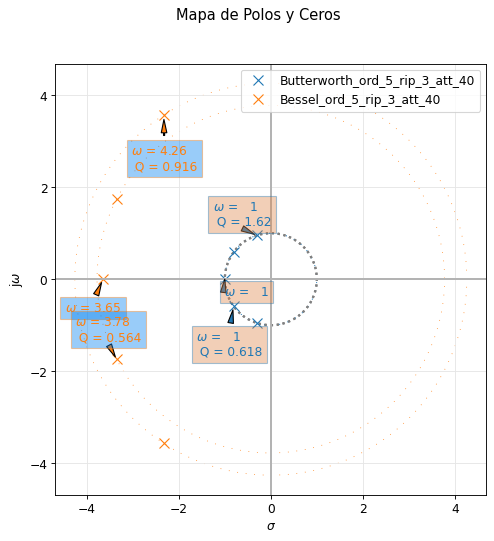

( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Butterworth_ord_5_rip_3_att_40
\[\displaystyle \frac{1.001 }{s + 1 } . \frac{ 1 \cdot 1^2}{s^2 + s \frac{ 1}{0.618} + 1^2} . \frac{0.9999 \cdot 1^2}{s^2 + s \frac{ 1}{1.618} + 1^2}\]
Chebyshev1_ord_5_rip_3_att_40
\[\displaystyle \frac{0.1775 }{s + 0.1775 } . \frac{ 1 \cdot 0.614^2}{s^2 + s \frac{0.614}{2.138} + 0.614^2} . \frac{ 1 \cdot 0.9675^2}{s^2 + s \frac{0.9675}{8.818} + 0.9675^2}\]
# comparamos las aproximaciones disponibles en scipy
#aproxs = ['Butterworth','Chebyshev1']
aproxs = ['Chebyshev1','Chebyshev2']
#aproxs = ['Butterworth', 'Chebyshev1', 'Cauer']
#aproxs = ['Butterworth', 'Chebyshev1', 'Bessel']
# Mismo requerimiento de orden, ripple y atenuación
orders2analyze = [5] * len(aproxs)
ripple = [3] * len(aproxs) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en Butterworth
attenuation = [40] * len(aproxs) # dB \alpha_{min} <-- Sin parametrizar, att fija
( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Chebyshev1_ord_5_rip_3_att_40
\[\displaystyle \frac{0.1775 }{s + 0.1775 } . \frac{ 1 \cdot 0.614^2}{s^2 + s \frac{0.614}{2.138} + 0.614^2} . \frac{ 1 \cdot 0.9675^2}{s^2 + s \frac{0.9675}{8.818} + 0.9675^2}\]
Chebyshev2_ord_5_rip_3_att_40
\[\displaystyle \frac{0.7878 }{s + 0.7878 } . \frac{0.1766 \cdot (s^2 - s \frac{1.701}{1.226e+17} + 1.701^2)}{s^2 + s \frac{0.7149}{0.6811} + 0.7149^2} . \frac{0.3595 \cdot (s^2 + s \frac{1.051}{9.471e+15} + 1.051^2)}{s^2 + s \frac{0.6305}{2.022} + 0.6305^2}\]
# comparamos las aproximaciones disponibles en scipy
#aproxs = ['Butterworth','Chebyshev1']
#aproxs = ['Chebyshev1','Chebyshev2']
aproxs = ['Butterworth', 'Cauer']
#aproxs = ['Butterworth', 'Chebyshev1', 'Bessel']
# Mismo requerimiento de orden, ripple y atenuación
orders2analyze = [5] * len(aproxs)
ripple = [3] * len(aproxs) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en ButterworthO
attenuation = [40] * len(aproxs) # dB \alpha_{min} <-- Sin parametrizar, att fijaO
( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Butterworth_ord_5_rip_3_att_40
\[\displaystyle \frac{1.001 }{s + 1 } . \frac{ 1 \cdot 1^2}{s^2 + s \frac{ 1}{0.618} + 1^2} . \frac{0.9999 \cdot 1^2}{s^2 + s \frac{ 1}{1.618} + 1^2}\]
Cauer_ord_5_rip_3_att_40
\[\displaystyle \frac{0.2513 }{s + 0.2513 } . \frac{0.227(s^2 + 1.581^2)}{s^2 + s \frac{0.7535}{2.861} + 0.7535^2} . \frac{0.7147(s^2 + 1.166^2)}{s^2 + s \frac{0.986}{18.65} + 0.986^2}\]
Se visualizan las características interesantes de la transferencia de Cauer, como es la transferencia equi-ripple tanto en banda de paso como de atenuación
# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-2*max_ripple, 2.]) )
plt.xlim(np.array([3. * 10.**-1, 3. * 10.**0]) )
_ = plt.title('Detalle de la banda de paso')
# el caracter "_" descarta la salida de la función
asy_axes = analyze_sys( all_sys, filter_names )
# cerramos todas las visualizaciones salvo la respuesta en frecuencia
plt.close(2)
plt.close(3)
plt.close(4)
plt.sca(asy_axes[0][1][0])
max_ripple = np.max(np.array(ripple))
plt.ylim(np.array([-80, 2.]) )
plt.xlim(np.array([8. * 10.**-1, 2. * 10.**0]) )
_ = plt.title('Detalle de la banda de transición - detenida')
# comparamos las aproximaciones disponibles en scipy
#aproxs = ['Butterworth','Chebyshev1']
#aproxs = ['Chebyshev1','Chebyshev2']
#aproxs = ['Butterworth', 'Chebyshev1', 'Cauer']
aproxs = ['Butterworth', 'Bessel']
# Mismo requerimiento de orden, ripple y atenuación
orders2analyze = [5] * len(aproxs)
ripple = [3] * len(aproxs) # dB \alpha_{max} <-- Sin parametrizar, lo dejo en Butterworth
attenuation = [40] * len(aproxs) # dB \alpha_{min} <-- Sin parametrizar, att fija
( all_sys, filter_names ) = sim_aprox(aproxs, orders2analyze, ripple, attenuation)
Butterworth_ord_5_rip_3_att_40
\[\displaystyle \frac{1.001 }{s + 1 } . \frac{ 1 \cdot 1^2}{s^2 + s \frac{ 1}{0.618} + 1^2} . \frac{0.9999 \cdot 1^2}{s^2 + s \frac{ 1}{1.618} + 1^2}\]
Bessel_ord_5_rip_3_att_40
\[\displaystyle \frac{3.647 }{s + 3.647 } . \frac{ 1 \cdot 3.778^2}{s^2 + s \frac{3.778}{0.5635} + 3.778^2} . \frac{ 1 \cdot 4.261^2}{s^2 + s \frac{4.261}{0.9165} + 4.261^2}\]
